メタル家具メーカーのための汎用CNCシート金属切断機
視覚画像編集
複雑なグラフィックの場合は,特にプレートの両側が処理される場合,二次元グラフィックは直接手作業で描き,視覚的かつ直感的にプログラムできます.動作の限界値が同時に低下します.

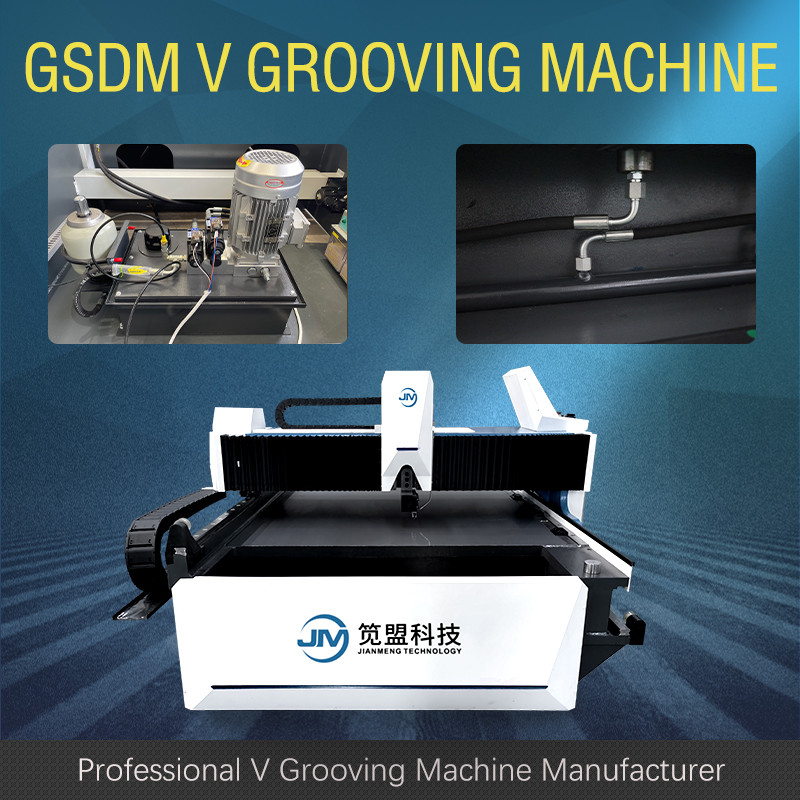

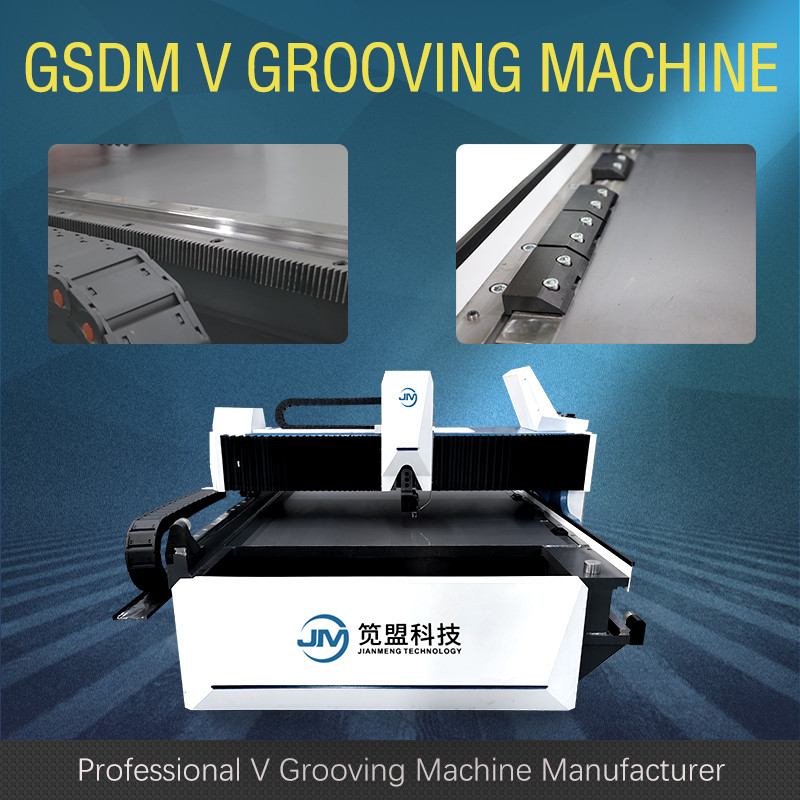

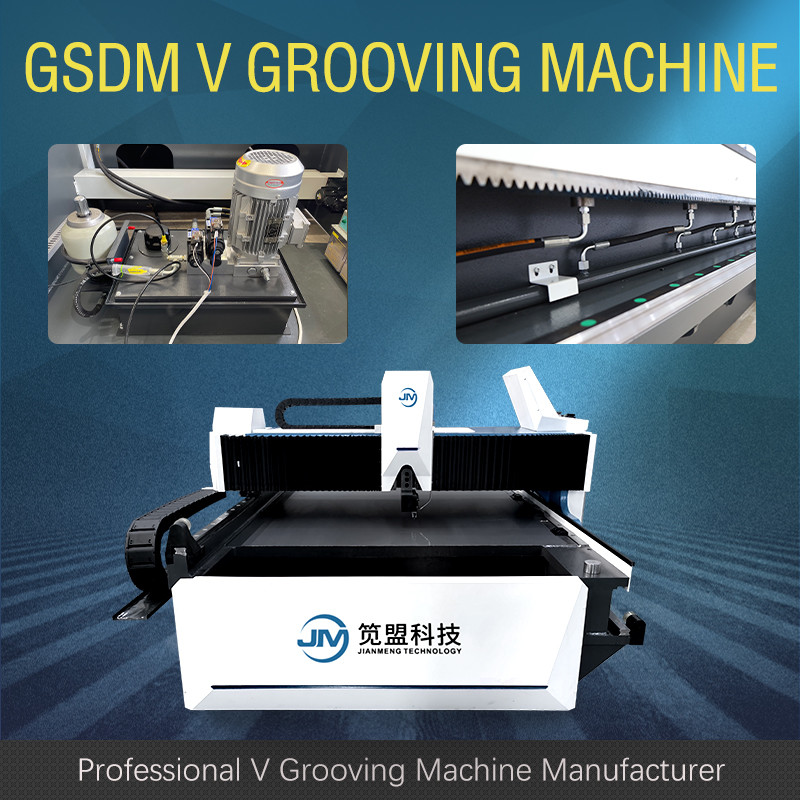

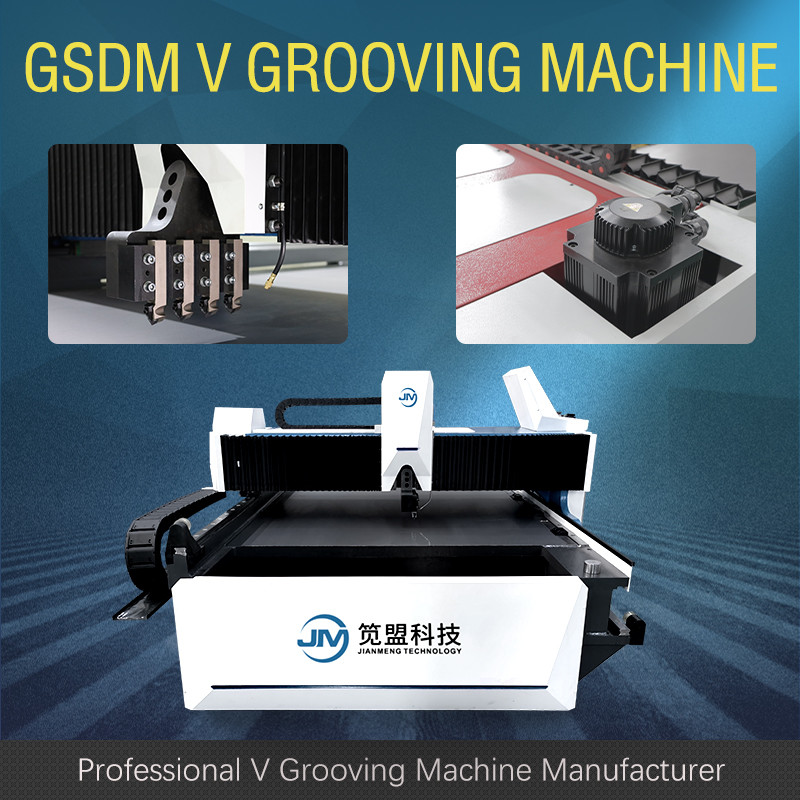

GSDM横軸のダブルドライブ溝 vマシンは,すべての金属プレートに適用されるプロのv溝機器です,不?? 鋼プレート,銅プレート,アルミプレート,ガルバナンスプレートなど. V 格子 は,シート 折り形 形成 の 補助 プロセス です.シートが 折り形 形 形 形 形 形 形 形 形 を 切る ために,シートが 折り形 形 形 形 形 を 切る 必要がある 折り形 線 において,特別な 切断器 が 用い られ ます.材料を曲げたり 形づけるのも簡単です曲がり角の外側のRは最小限に抑えられ,それから曲がり機械または手動で曲がり形状ができます.加工はこの方法で完了し,製品の外観の要件を満たします.V型溝の深さ,幅,角は,加工中の切削ツールの供給速度と形によって確保できます.
| 違う 違う | 名前 | パラメータ | ユニット | |
| 1 | メタルシートの最大幅 | 1500 | mm | |
| 2 | メタルシートの長さ | 5000 | mm | |
| 3 | 最大厚さ (不?? 鋼) | 5 | mm | |
| 4 | ミニ メタルシートの厚さ | 0.4 | mm | |
| 5 | V の辺からの最小距離 | 8 | mm | |
| 6 | X軸の最大切断速度 | 120 | m/min | |
| 7 | X軸の最大回転速度 | 120 | m/min | |
| 8 | Y軸の最大距離 | 1250 | mm | |
| 9 | Y軸での解像度 | 0.001 | mm | |
| 10 | 繰り返し位置付けの精度 | ±001 | mm | |
| 11 | 解像度 (z軸) | 0.001 | mm | |
| 12 | 繰り返し位置付けの精度 | ±001 | mm | |
| 13 | モーターパワー | X1,X2軸 | 5.0 | kW |
| Y1,Y2,Z軸 | 1.0 | |||
| 14 | 総寸法 | 長さ | 6900 | mm |
| 幅 | 2350 | |||
| 高さ | 1550 | |||
