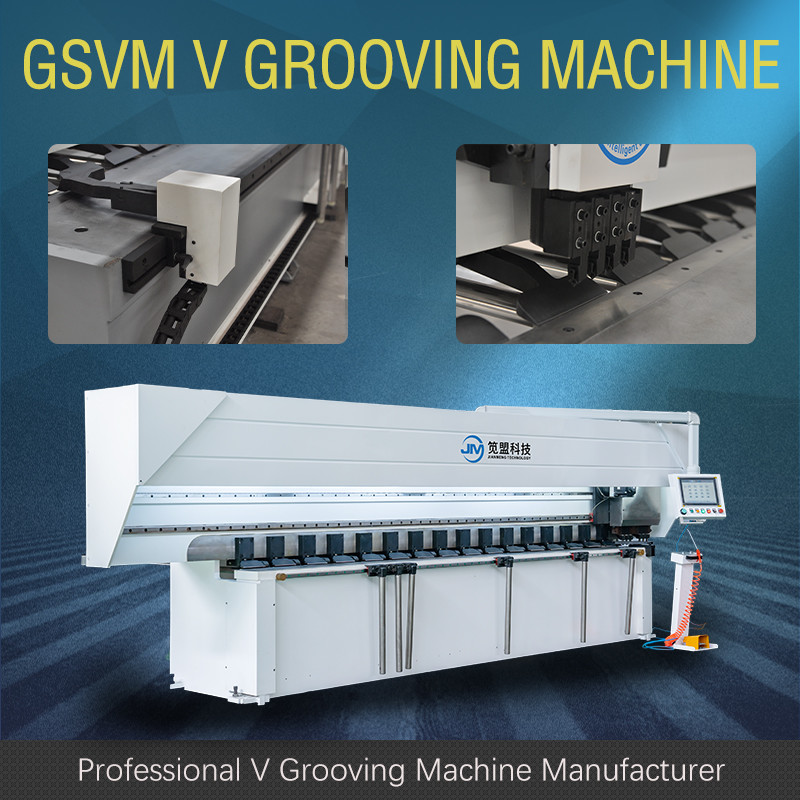

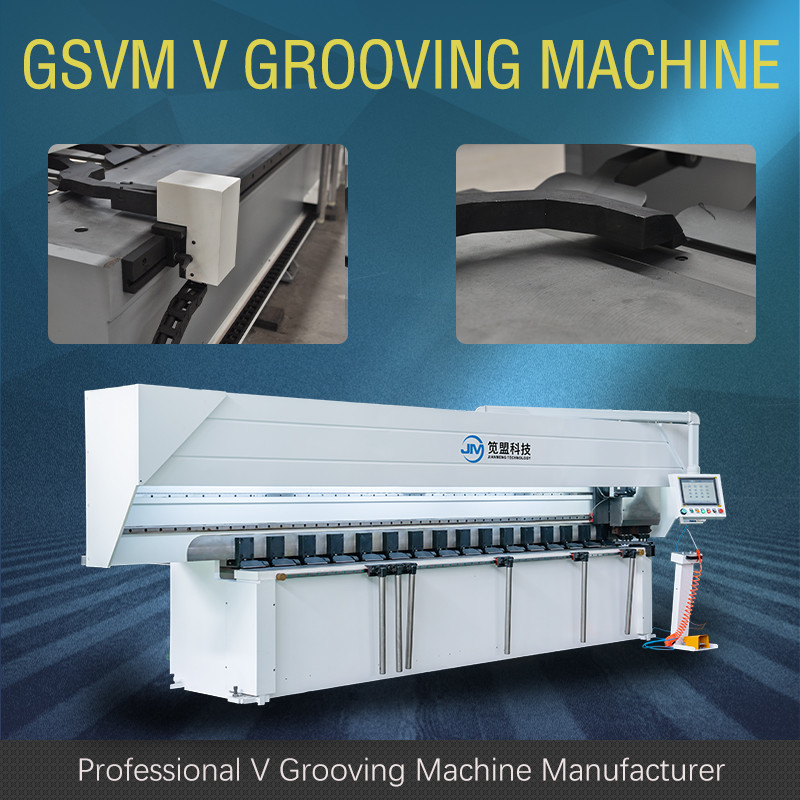

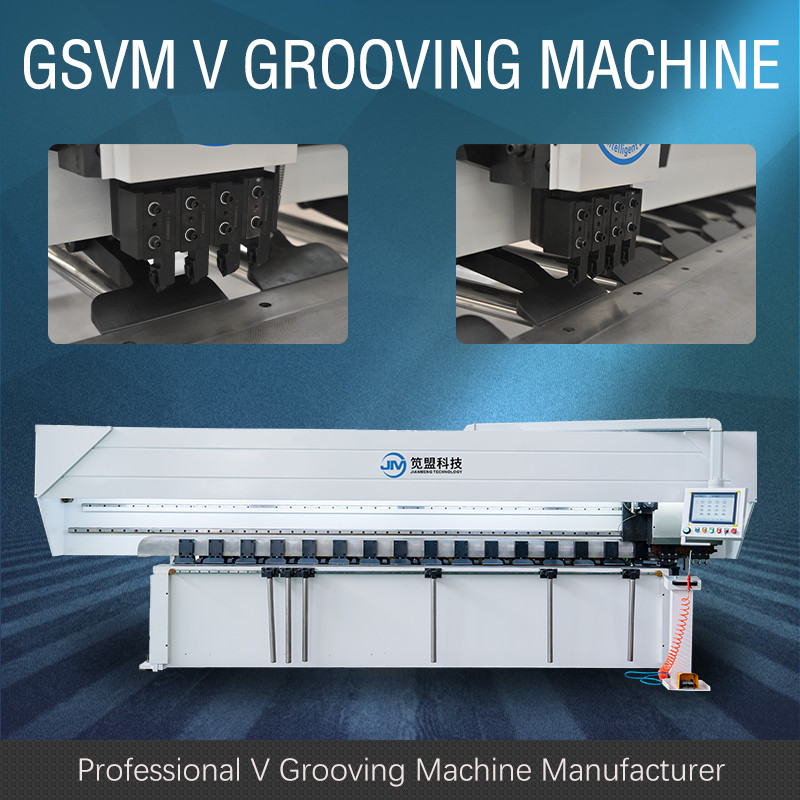

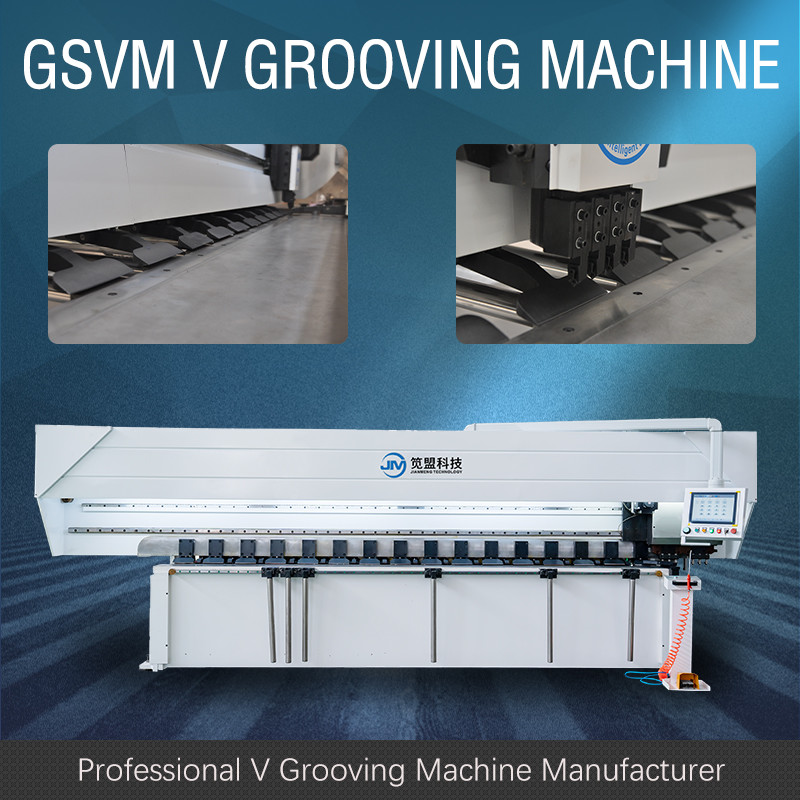

CNC表記のレタリングのための縦Vの溝の打抜き機
バイト ホルダーの自動注油式システム
装置のバイト ホルダーは同時に上下に上下に動き、バイト ホルダーの内部損失を非常に減らし、バイト ホルダーの耐用年数を改善するバイト ホルダーに、自己油を差すことができる自動注油式システムが装備されている。
機械に溝を作るGSVM縦の高速vはすべての金属板に適当、ステンレス鋼の版のような、銅版の装置、アルミニウム版、電流を通された版等溝を作る専門vである。vの溝を作ることは曲がる形作るシートの補助プロセスである。シートが形作られた曲がる必要があるV形溝を切るのに曲がるラインで材料が曲がり、形作られて容易である曲がる角度の外のRは曲がる機械によってまたは手動で最小になり、次に曲がり、形作ることができるように、特別なカッターが使用され、処理はこの方法により完了し、プロダクト出現の条件を満たす。V形溝の深さ、幅および角度は機械化の間に切削工具の送り速度そして形によって保障することができる。
| いいえ。 | 名前 | 変数 | 単位 | |
| 1 | 最高。金属板の幅 | 1500 | mm | |
| 2 | 最高。金属板の長さ | 4000 | mm | |
| 3 | 最高。厚さ（ステンレス鋼） | 6 | mm | |
| 4 | 金属板のMin. Thickness | 0.4 | mm | |
| 5 | 端からのVのMin.distance | 10 | mm | |
| 6 | 最高。Ｘ軸の速度の切断 | 120 | m/min | |
| 7 | Ｘ軸の最高.returnの速度 | 120 | m/min | |
| 8 | Ｙ軸のMax.distance | 1250 | mm | |
| 9 | Ｙ軸の決断 | 0.001 | mm | |
| 10 | 繰り返される正確さを置く | ±0.01 | mm | |
| 11 | z軸の決断 | 0.001 | mm | |
| 12 | 繰り返される正確さを置く | ±0.01 | mm | |
| 13 | モーター力 | Ｘ軸 | 5.5 | kW |
| YのZ軸 | 1.0 | |||
| 14 | 全体寸法 | 長さ | 5700 | mm |
| 幅 | 2600 | |||
| 高さ | 2000年 | |||
